灌浆饱满度和钢筋锚固（插入）长度的检测是装配式结构现场检测的主要内容之一，相关的检测要领一直成熟。钻孔内窥镜检测法是施工现场检测灌浆套密实度和钢筋锚定长度较简朴利便的检测要领。
什么是装配式修建？

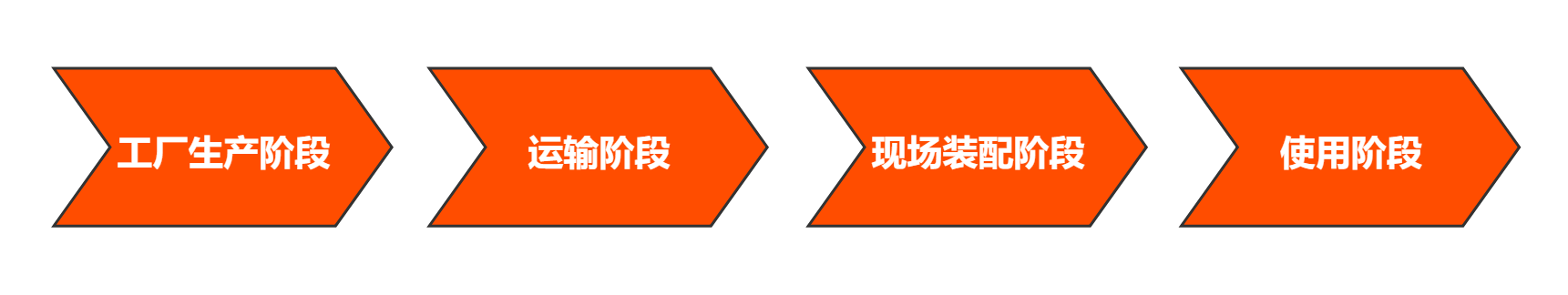

装配式混凝土修建是指把古板制作方法中的大宗现场作业事情转移到工厂举行，在工厂生产的预制构件和配件等运输到施工现场，再接纳可靠的毗连方法装配而成的修建。与现浇施工方法相比，它可以提高生产效率、节约能源、有利于提高和包管修建工程质量，也更能切合绿色施工的要求，降低对情形的负面影响，遵照可一连生长的原则，是我国修建结构生长的主要偏向之一。
因接纳工业化制作方法，也称之为“工业化修建”。
关于装配式修建的一些数据
随着我国城镇化水平一直提高，装配式修建越来越受到重视，这也是修建工业走向工业化、现代化的一定效果。到2020年，天下装配式修建占新建修建的比例抵达15%以上，划分为"重点推进、起劲推进、勉励推进"三类地区有重点地"自上而下"逐步推进。
重点推进地区（三大都会群）∶京津冀、长三角、珠三角，占比达20%;
起劲推进地区∶常住生齿凌驾300万的其他都会，占比达15%;
勉励推进地区∶其余都会，占比达10%。
经测算，2020年装配式修建市场规模达6982亿元，2025年将抵达14389 亿元。
高质量的装配式修建，需要高标准的检测要领
装配式结构的现场检测包括灌浆饱满度、钢筋锚固（插入）长度、竖向预制构件底部接缝内部缺陷、叠合楼板团结面缺陷、浆锚搭接灌浆饱满度、灌浆料实体强度、外围护墙板防水性能、动力特征检测等。
现有规范标准：
-
中国工程建设标准化协会：T/CECS XXX-202X《装配式混凝土结构检测手艺标准》送审中
-
中国工程建设标准化协会：T/CECS 683-2020《装配式混凝土结构套筒灌浆质量检测手艺规程》
-
住房和城乡建设部：JGJ/T485-2019《装配式住宅修建检测手艺标准》
-
安徽。篋B34/T 5072-2017《装配式混凝土结构检测手艺规程》
-
山东。篋B37/T 5106-2018《装配式混凝土结构现场检测手艺标准》
-
上海市：DG/TJ 08-2252-2018《装配整体式混凝土修建检测手艺标准》
-
河北。篋B13(J)/T 8327-2019《装配式混凝土结构修建检测手艺标准》
-
江苏。篋B32/T 3754-2020《装配整体式混凝土结构检测手艺规程》
-
广东。篋BJ/T-199-2020《装配式混凝土结构检测手艺标准》
-
吉林。篋B22/T 5037-2020《装配式混凝土修建结构检测手艺标准》
-
贵州。篋BJ52T105-2021《装配式混凝土结构套筒灌浆饱满度检测手艺规程》
内窥镜法检测灌浆套筒毗连质量
灌浆套筒毗连质量，直接关系了修建构件等直接毗连的强度，进而影响整个修建的质量水平，甚至安危。灌浆套筒将差别的构件毗连在一起，而套筒内又有特制的混凝土和钢筋锚定，套筒内灌浆的密实度和钢筋锚定的长度都有很是严酷的要求。

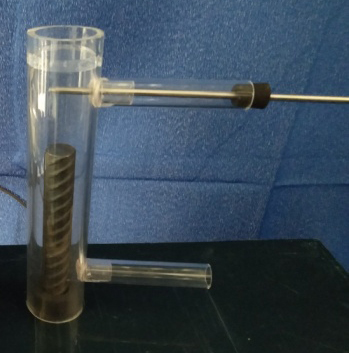

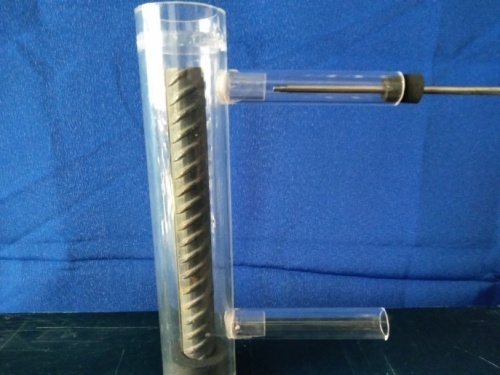

1 半灌浆套筒
半灌浆套筒-钢筋插入长度检测
毗连钢筋高于出浆口
接纳直视丈量镜头举行视察，钢筋最后高于套筒出浆口顶部 ；
现在市场上半灌浆套筒，设计锚固长度下毗连钢筋最后均位于套筒出浆口底部上下5mm规模内，出浆口上部的空腔是作为调理余量的，因此可直接判断钢筋插入深度知足要求。
毗连钢筋最后低于出浆口
接纳侧视镜头举行视察，调解侧视镜头位置，使其位于套筒内腔笔直向下视察并拍摄套筒内部图像 ；
接纳显示丈量镜头拍摄端面与选定点之间的距离功效，直接测得毗连钢筋最后到镜头拍摄端面的笔直距离，再思量镜头拍摄端面与出浆口中心的笔直差别，可盘算出毗连钢筋的插入长度。

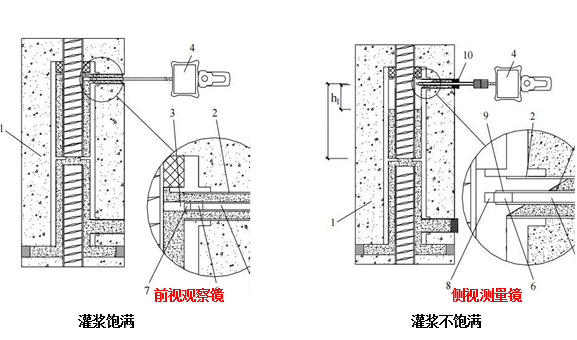

半灌浆套筒 - 套筒灌浆饱满度检测
接纳侧视镜头举行视察，调解侧视镜头位置，使其位于套筒内腔笔直向下视察并拍摄套筒内部图像 ；
接纳显示丈量镜头拍摄端面与选定点之间的距离功效，直接测得灌浆面到镜头拍摄端面的笔直距离。

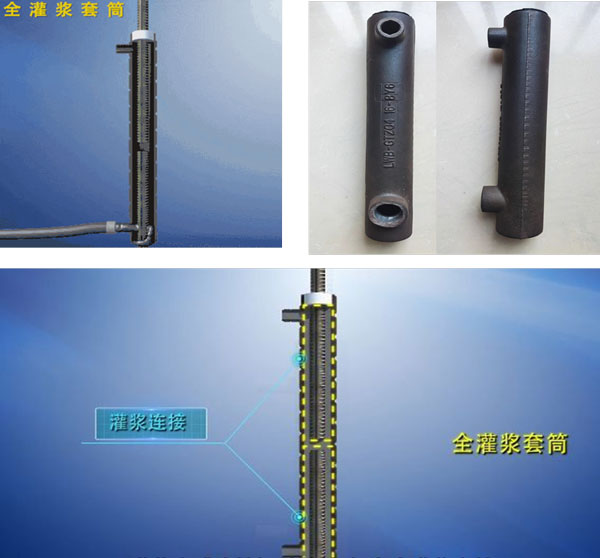

2 全灌浆套筒

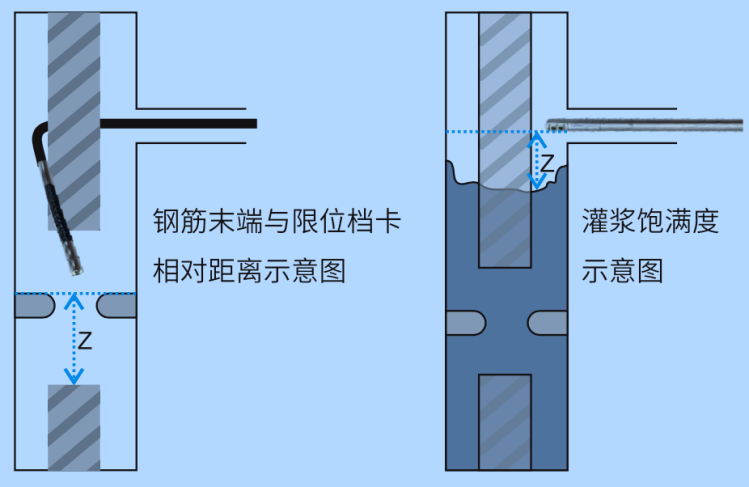

全灌浆套筒-钢筋插入长度检测

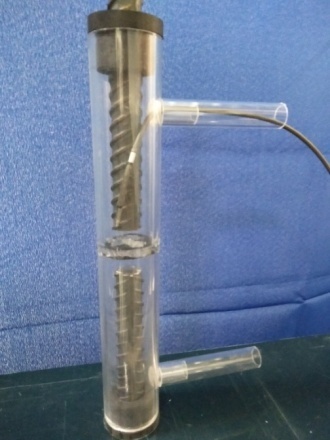

全灌浆套筒 - 探头沿间隙向下伸入
使用工业化生产套筒尺寸精度高的特点，将丈量毗连钢筋的插入长度转化为丈量毗连钢筋插入段最后与套筒内已知参照点的相对距离，通过三维立体丈量内窥镜准确丈量上述相对距离，盘算出毗连钢筋的插入长度 ；

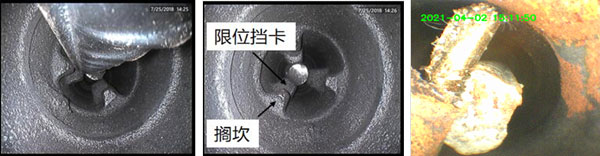

以套筒中部限位挡卡的上外貌为已知参照点，将装置有直视丈量镜头的内窥探头伸入套筒内腔，拍摄获得套筒中部的图像，使用内窥镜点到面的丈量功效，测得装置端毗连钢筋最后到限位档卡上外貌的相对距离，进而盘算出钢筋插入深度。

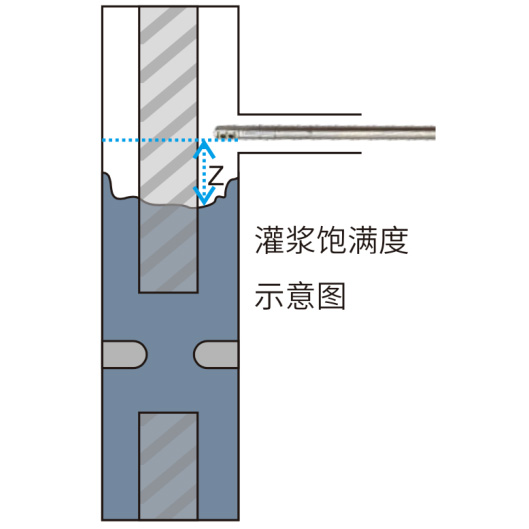

全灌浆套筒-套筒灌浆饱满度检测

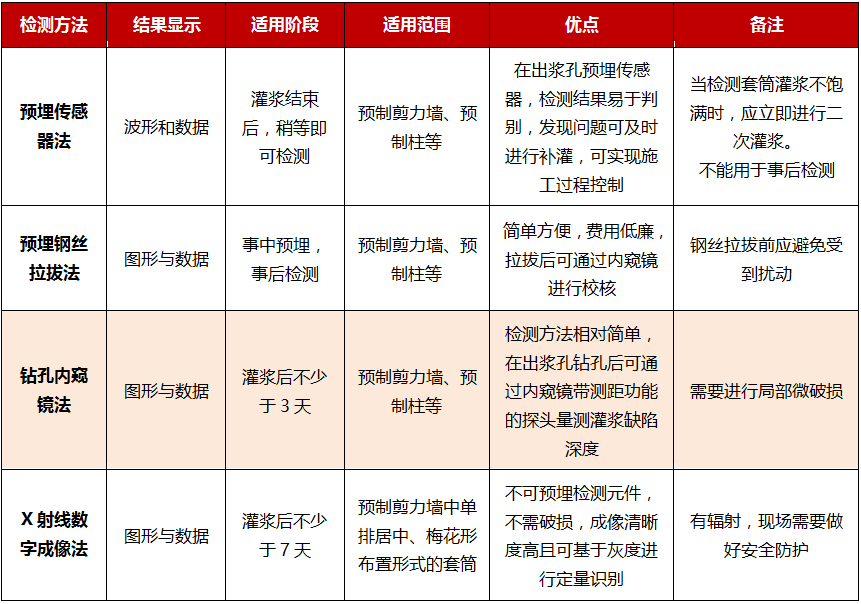

3 灌浆饱满度检测要领比照

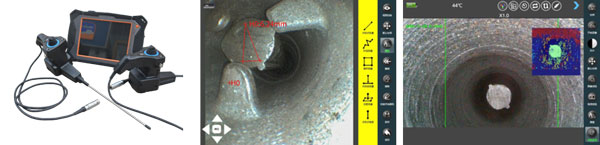

工业内窥镜现在作为一种有用且快速的检测手段已普遍地被宽大检测单位所认可，一样平常来说工业内窥镜具有丈量功效是举行此类检测的基本要求。GT-E220三维扫描丈量内窥镜具有高清双目三维立体丈量功效，能够快速的获得检测位置的清晰画面，并举行3D点云图的构建，操作简朴，数据直观。
产品特点
高清双目三维立体丈量
高迅速度CCD/CMOS传感器，720P高清显示
丈量方法，包括点-点、点-线、点-面、曲线丈量等
前视镜头：直径4.5mm，景深10-80mm，4向180°勾头
测视镜头：直径5mm，精湛10-100mm，900
具有照相录像、存储回放功效
检测图像
