两概略点 ，三种示例 ，混凝土应变片使用全剖析
宣布时间：2021-09-28 浏览次数：86070 泉源：凯发k8
混凝土作为当今土木匠程中应用普遍的主要修建质料之一 ，其结构清静性事关民生 ，若是泛起问题 ，将会给社会造成重大的经济损失 。应力是反应混凝土结构清静与否的主要指标 ，可通过应变电测的要领举行丈量评价 。
凯发·k8(国际)官方网站-一触即发登录入口
要点一：怎样选择应变片？

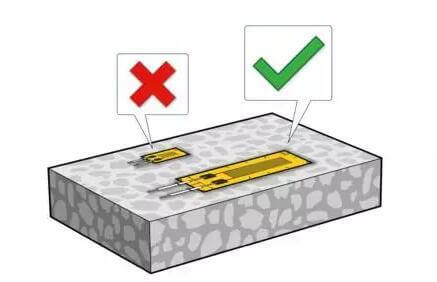

① 栅长

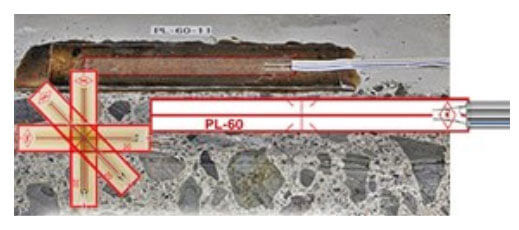

关于非均质质料 ，敏感栅尺寸必需足以丈量平均应变 。由于混凝土由水泥和骨料（砾石和沙子）组成 ，因此对混凝土的平均质料评估需要使用栅长比骨料大3倍的应变片 。

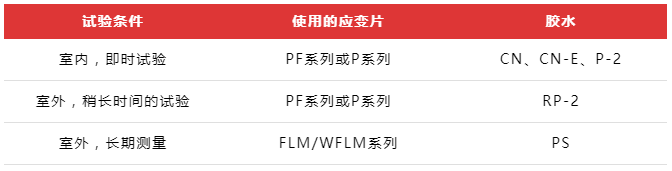

② 测试条件
凯发·k8(国际)官方网站-一触即发登录入口


各系列应变片特征

凯发·k8(国际)官方网站-一触即发登录入口

凯发·k8(国际)官方网站-一触即发登录入口

除了应变片的合适选型 ，应变片的准确装置也很主要并且直接影响丈量效果 。
如下先容了三种差别试验条件下对混凝土和砂浆举行应变丈量的三种要领 。

要点二：丈量前期准备
#01 混凝土/砂浆的预处置惩罚
NO.1 预处置惩罚
扫除试件上应变片装置区域内的任何泥浆、油漆或灰尘等污物 ，为应变片粘贴提供清洁的接触面 。另外 ，若是试件粘贴外貌湿润 ，胶水可能无法正常固化 ，因此也需要除去水分坚持干燥 。
凯发·k8(国际)官方网站-一触即发登录入口

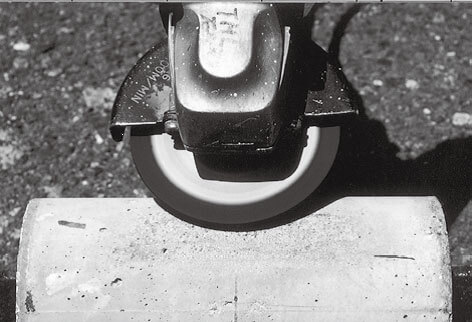

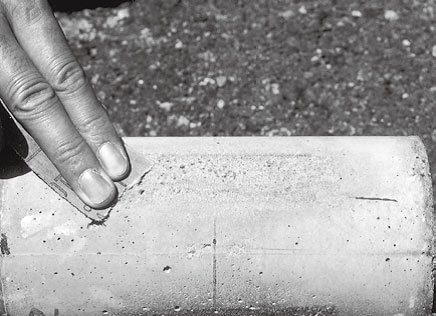

NO.2 打磨
用砂纸匀称打磨装置外貌 ，打磨区域比应变片装置规模大20～30mm 。凭证试件质料 ，请选择80-120目的砂纸完成 。
凯发·k8(国际)官方网站-一触即发登录入口

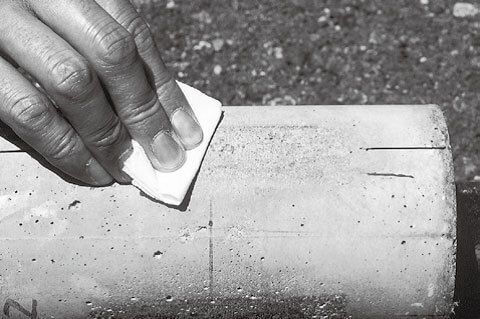

NO.3 脱脂清洁
使用事情纱布或脱脂棉蘸取少量溶剂（如丙酮）擦拭打磨外貌 。
凯发·k8(国际)官方网站-一触即发登录入口


#02 预涂层（PS胶）
预涂层的目的首先是使砂浆或混凝土的外貌平整 ，并提供应变片易于粘合的外貌；其次 ，形成避免从混凝土或砂浆外貌渗透的湿气的屏障 ，从而避免应变片底部吸收水分 。我们建议使用专门用途的PS胶用作预涂层 ，该预涂层的乐成应用是乐成丈量混凝土和砂浆应变的主要因素 。

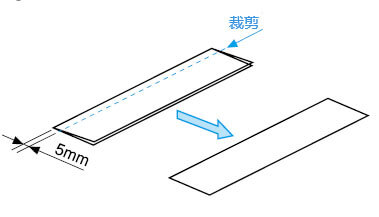

NO.1 裁剪笼罩片
将应变片随附的笼罩片折叠后在距离折痕约5mm处裁剪 。
凯发·k8(国际)官方网站-一触即发登录入口

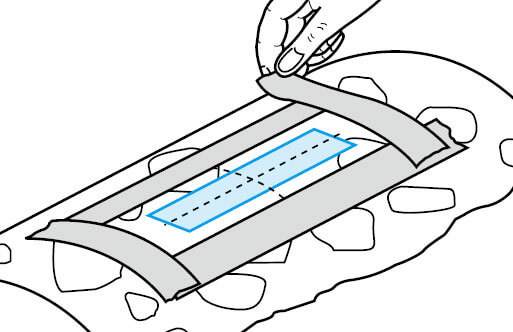

NO.2 遮掩
使用胶带将应变片粘贴区域围住 ，距离裁剪后的笼罩片周围约10mm 。
凯发·k8(国际)官方网站-一触即发登录入口

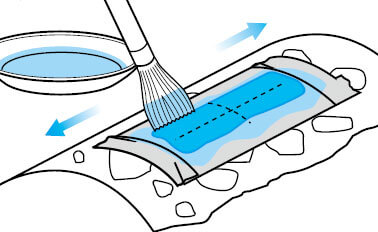

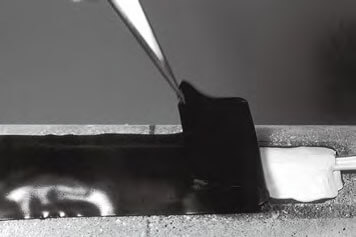

NO.3 涂抹PS胶
凭证胶水说明书中所示办法 ，混淆PS胶（双组份胶水 ，A: 25g/B: 3g） 。若是砂浆或混凝土仍处于初期阶段 ，固化剂B需要的比例约为4% ，将胶水充分涂抹到试件外貌 。
凯发·k8(国际)官方网站-一触即发登录入口
NO.4 调解涂层厚度
再涂一层PS胶到应变片装置外貌 ，使得涂层厚度抵达0.5~1mm 。
凯发·k8(国际)官方网站-一触即发登录入口

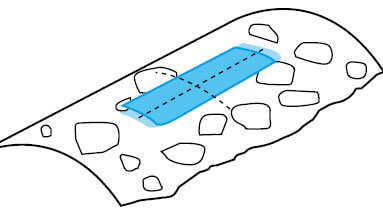

NO.5 完成外貌
将笼罩片安排到胶水上 ，从一端逐渐按压到位 ，请注重轻轻按压以挤压出多余的胶水并避免气泡爆发 。
凯发·k8(国际)官方网站-一触即发登录入口

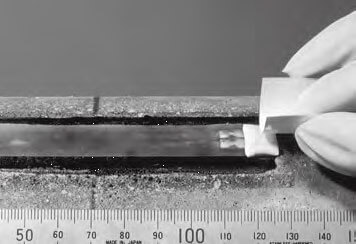

NO.6 移除笼罩片
待胶水固化后 ，将笼罩片剥离并装置应变片 。
凯发·k8(国际)官方网站-一触即发登录入口
要点：在最先装置应变片之前 ，请务必去除准备历程中使用的笼罩片 。

三种装置示例

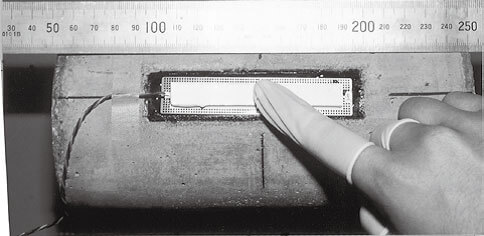

示例1：使用CN-E胶装置PF/P系列应变片
使用CN-E胶水的粘贴办法与使用CN胶在金属外貌粘贴应变片的办法基内情同 ，详细可参考《干货丨仅需10步！实现应变片粘贴》
凯发·k8(国际)官方网站-一触即发登录入口

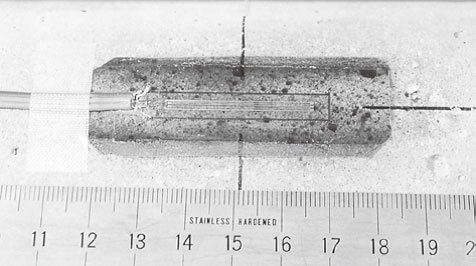

实验室内砂浆试件的荷载试验

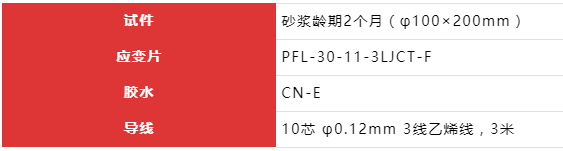

使用CN-E胶水举行装置的示例 。
凯发·k8(国际)官方网站-一触即发登录入口

NO.1 粘贴应变片
使用CN-E将应变片装置到已用PS胶预涂层的试件外貌 。
NO.2 牢靠导线
使用胶带将应变片导线牢靠好 。
NO.3 最后检查
举行最后的检查 ，好比应变片的阻值和绝缘电阻的检查 。

要点：
适用快速举行荷载试验的场合（不适合室外试验或恒久丈量）
在条件好以及若是混凝土或砂浆的外貌完全固化的情形下 ，可以使用CN-E胶将应变片直接粘贴在混凝土或砂浆上举行荷载试验 ，但需要在室内和合适的情形中 。
湿气和碱度对胶水的影响
从预涂区域周围的混凝土或砂浆中渗透的湿气和碱度会加速 CN 和 CN-E 胶的固化速率 。在这种情形下 ，使用大宗CN-E胶将延伸胶水的固化时间并使操作更为容易 。

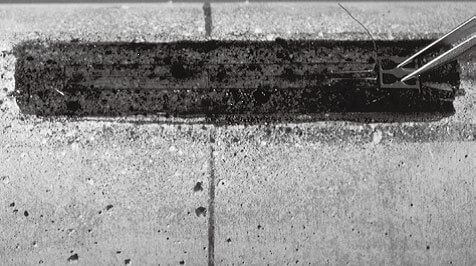

示例2：使用RP-2胶装置PF/P系列应变片

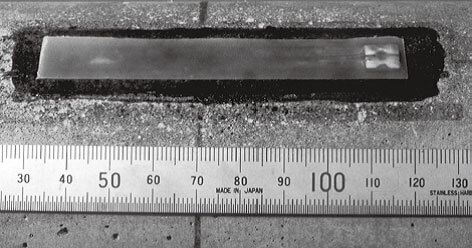

2周室外试验

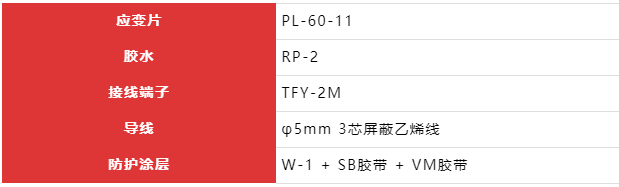

使用RP-2胶水举行装置的示例 。
凯发·k8(国际)官方网站-一触即发登录入口

NO.1 协调胶水
凭听说明书混淆RP-2胶（双组份胶水 ，A: 25g/B: 3g）

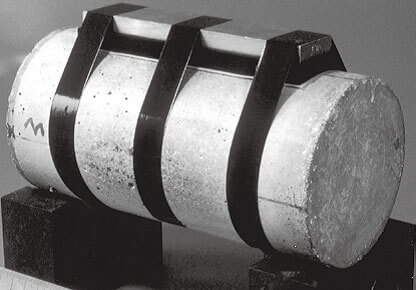

NO.2 涂抹和加压
在应变片的背面和预涂外貌上的应变片装置区域匀称地涂上一层薄薄的胶水 。施加 50 到 300kPa（相当于 0.5 到 3 kgf/cm2 ）的压力 ，直到胶水变硬 。
凯发·k8(国际)官方网站-一触即发登录入口
NO.3 毗毗邻线端子
待胶水固化后 ，使用CN-E胶装置接线端子 。
凯发·k8(国际)官方网站-一触即发登录入口
NO.4 使用W-1防护
使用W-1对应变片和接线端子举行防护 ，防护涂层应延伸出应变片和接线端子约5mm ，但不应凌驾预涂层区域 。
凯发·k8(国际)官方网站-一触即发登录入口
NO.5 使用SB胶带举行导线下方的防护
剪下5mm SB胶带 ，然后将其向下粘贴到接线端子的引线伸出的一侧 。
凯发·k8(国际)官方网站-一触即发登录入口

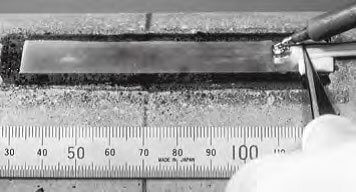

NO.6 焊接引线
将导线焊接到接线端子上 。接线端子涂有W-1 ，但使用烙铁的热量很容易将胶熔化 。
凯发·k8(国际)官方网站-一触即发登录入口

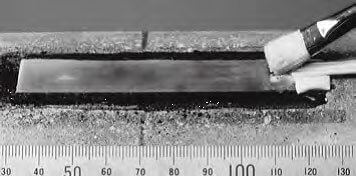

NO.7 再次使用W-1涂层
若是引线或接线端子的金属部分没有被涂层笼罩 ，请重新涂抹W-1涂层 。
凯发·k8(国际)官方网站-一触即发登录入口
NO.8 再次使用SB胶带

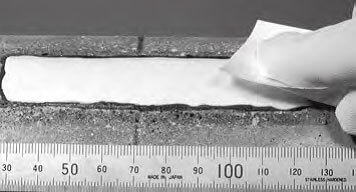

剪一段足够长的SB胶带以笼罩应变片和焊点 ，然后将其按压到位 。使用 SB 胶带脱离纸小心地对这些区域施加压力 。
凯发·k8(国际)官方网站-一触即发登录入口
NO.9 使用VM胶带完成最终涂层
剪下一块比SB胶带稍大的VM胶带 ，然后将其按压到位 。最后 ，执行最终检查 。
凯发·k8(国际)官方网站-一触即发登录入口

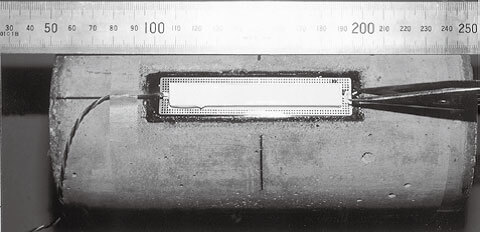

示例3：使用PS胶装置WFLM系列应变片

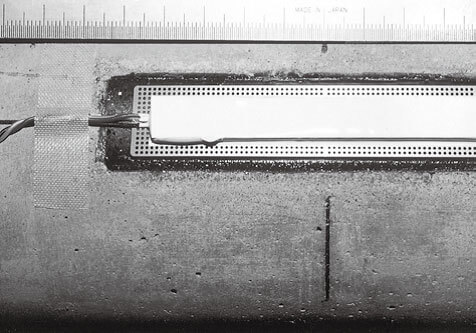

使用WFLM系列应变片举行恒久丈量的装置示例 。
凯发·k8(国际)官方网站-一触即发登录入口

NO.1 暂时定位
将WFLM应变片安排到应变片装置区域 ，并用玻璃纸胶带松散地牢靠应变片的引线 。
凯发·k8(国际)官方网站-一触即发登录入口

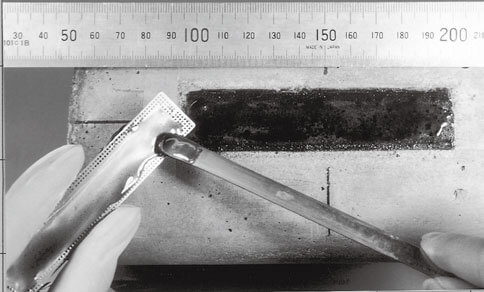

NO.2 涂抹PS胶
将松散牢靠的WFLM应变片翻过来 ，并在应变片基底的下侧和预涂层外貌涂抹大宗混淆好的 PS胶 。
凯发·k8(国际)官方网站-一触即发登录入口
NO.3 最终定位
将WFLM应变片翻转放回到应变片装置位置 。
凯发·k8(国际)官方网站-一触即发登录入口
NO.4 加压
轻轻按下WFLM应变片 ，从中心最先逐渐向外 ，以挤压出多余的PS胶和气泡 。注重不要用力过猛 ，由于这会使PS胶层太薄并导致WFLM应变片的金属基底浮起 。
凯发·k8(国际)官方网站-一触即发登录入口

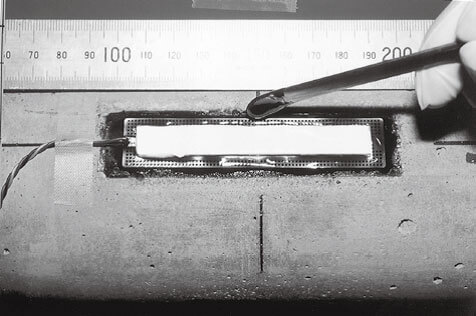

NO.5 再次涂抹PS胶和最终检查
为牢靠粘贴 ，WFLM 应变片的金属基底应从上方和下方完全被PS胶包裹 。
待PS胶固化完成 ，请执行最终检查 。至此装置完成 。

凯发·k8(国际)官方网站-一触即发登录入口



更多关于应变丈量相关产品 ，请关注凯发k8仪器
