弯曲元件试验系统BES 是英国GDS公司研发的一套精巧的丈量土体动态性能指标的工具。

GDS弯曲元件可以很是容易地在三轴压力室中丈量土在小应变时的最大剪切模量。由于荷载和位移丈量装置的区分率和精度不敷，因此，在室内很是小的应变条件下丈量土的刚度是很是难题的。以前在三轴试验中丈量小应变刚度通常接纳局部应变传感器，可是这种传感器的价钱很腾贵，通常用于科学研究。

GDS 弯曲晶片使得在三轴压力室中小应变情形下丈量土的最大剪切模量变得越发容易。该系统接纳一对弯曲晶片，一个发射，另一个吸收，在土中传输S波和P波。

有两种型号差别的弯曲晶片可以接纳：
● P 和 S 波组合

● 只施加P波

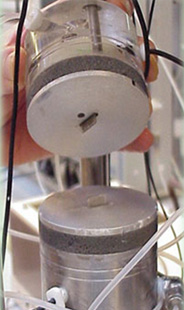

GDS 弯曲晶片被包装牢靠在试样帽或底座的“插入物”中。试样帽的插入物由钛制成，可以提供很高的轴向硬度，与用不锈钢制成的底座插入物相比，重量轻了一半。这可以将对轴向载荷的影响降到最小。

弯曲元件系统基本设置:

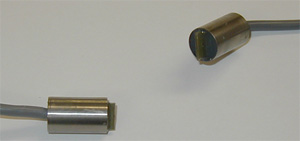

（1）GDS 笔直弯曲晶片插入物
下图展现了GDS弯曲元件与标准插入物团结情形，它使弯曲元件插入物成为一个标准部件，可以很容易地与需要刷新的底座/试样帽配套。若是一个弯曲元坏了，可以很容易地替换。

（2）GDS 水平弯曲晶片

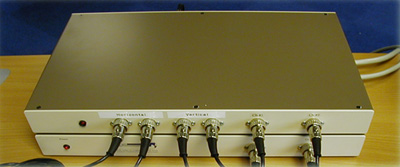

（3）弯曲晶片外部控制箱

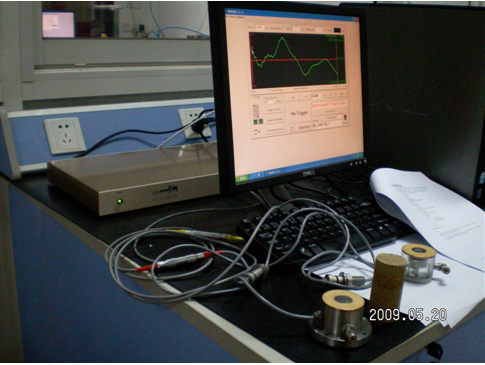

（4）GDSBES弯曲元控制软件

GDSBES弯曲元软件是GDS弯曲元系统的专用软件

功效包括：

● 用户友好界面的弯曲元系统软件

● 数据叠加 (人工或自动)

● 人工挑选数据

● 传输信号和吸收数据很是容易控制

● 用户可以自界说代码控制信号

● 通过软件可以控制16种硬件增益

● 自动选择理想的增益值

● 信号规格化使得获取迹线很是容易

● 信号反转使得获得迹线很是容易

GDSBES弯曲元软件的详细信息请浏览该软件先容资料

GDS弯曲元件测试系统手艺参数:

● 数据收罗区分率 (bits) = 16 bit (接纳200ks/s 卡) 或 12 bit (接纳1Ms/s 卡)

● 数据收罗可以接纳的增益规模 = 16 (from x10 to x 4000)

● 为了镌汰重量接纳钛插入物 (这点对试样帽来说很是主要)

GDS弯曲元系统价钱:

GDS弯曲元件测试系统可以设置到GDS新闻测试系统中使用，详细价钱凭证设置决议，请咨询凯发k8各地服务处。

海内部分用户：

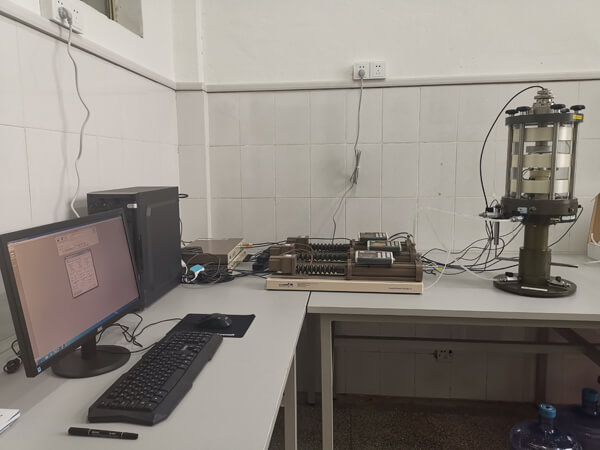

中国海洋局海洋一所采购的弯曲元系统

中海油田股份有限公司 STDTTS+BES

武汉大学 BES

GDS弯曲元测试系统通过测定土体的波速求出土体的最大转动性模量及最大动剪切模量等动态性能指标，可以团结在动三轴或者静三轴系统中团结测试，是经济又易用的高级土工试验仪器，接待选购GDS弯曲元。
